Onderstroomfundaties

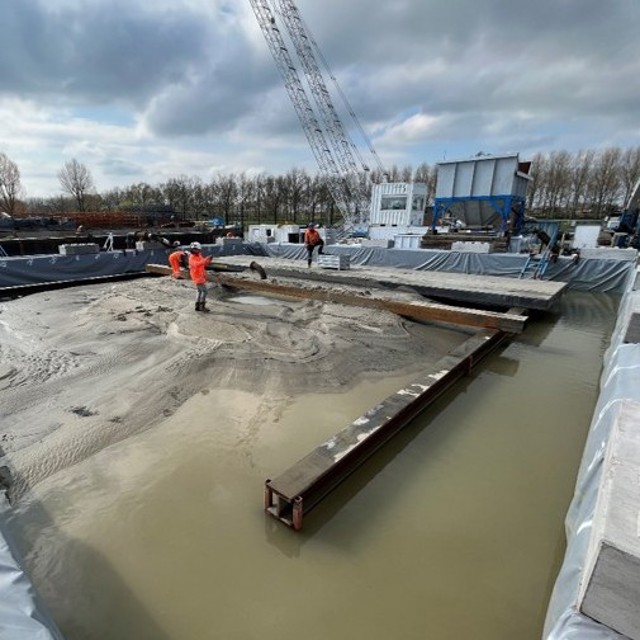

Voor de realisatie van zandfundaties onder afzinktunnelelementen is onderstroomtechnologie een van de meest effectieve funderingsmethoden. Hierbij worden volgens een zorgvuldig bepaald patroon grote zandlichamen gevormd in de ruimte tussen de uitgebaggerde sleuf en de bodem van het tunnelelement. Deze gecontroleerde toepassing van onderstromen zorgt voor een stabiele en gelijkmatig dragende fundatie, die nauwkeurig kan worden afgestemd op de specifieke omstandigheden van het project.

Een door Ballast Nedam gepatenteerde uitvinding

Onderstroomfundaties 1.0 - onderspoelen

De onderspoelmethode werd ontwikkeld door het Deense bedrijf Christiani & Nielsen. Bij de planvorming voor een afzinktunnel in de Westerschelde begin jaren zeventig bleek deze methode echter minder geschikt. Door de grote waterdiepte en sterke stromingen bood onderspoelen onvoldoende beheersing voor een stabiele fundering.

Onderstroomfundaties 2.0 - onderstromen

Daarom onderzochten wij een alternatieve aanpak: het aanbrengen van funderingszand door middel van onderspoeltechnologie, via buizen die geïntegreerd zijn in de tunnelvloer. Proeven op ware grootte bevestigden de effectiviteit van deze methode. De onderstroomtechnologie werd gepatenteerd en in 1975 voor het eerst toegepast bij de aanleg van de Vlaketunnel. Sindsdien is deze techniek ingezet bij vrijwel alle afzinktunnels in Nederland.

Deze innovatieve funderingsaanpak staat bekend als onderstromen en vormt een bewezen en beheersbare oplossing voor het realiseren van onderstroomfundaties onder afzinktunnelelementen.

Aardbevings gevoelige gebieden

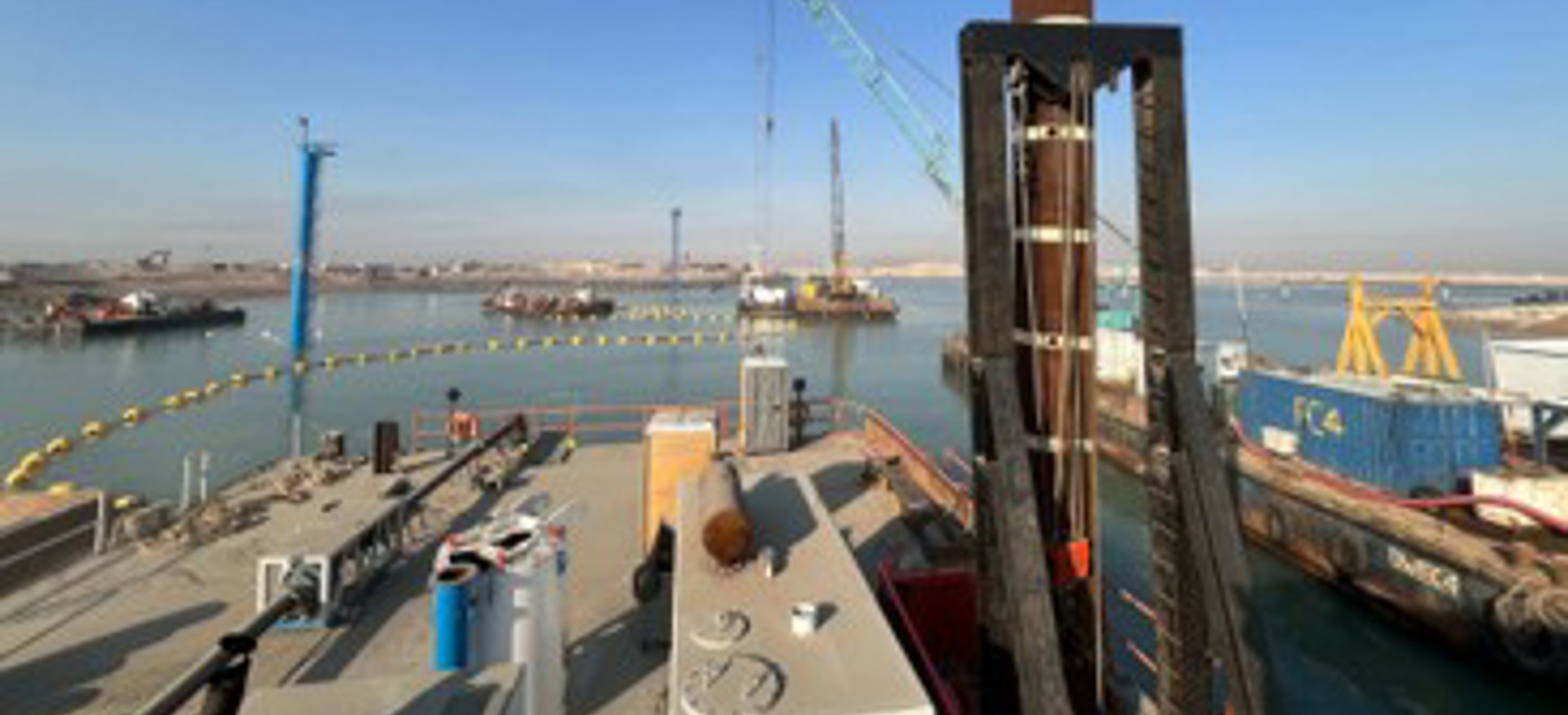

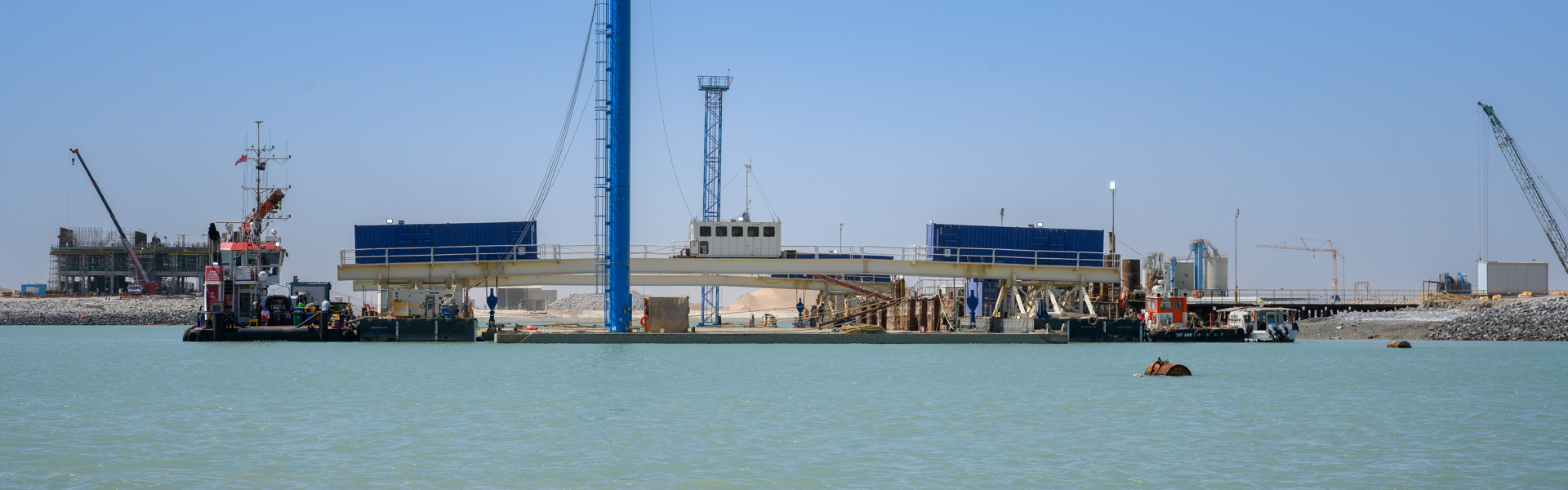

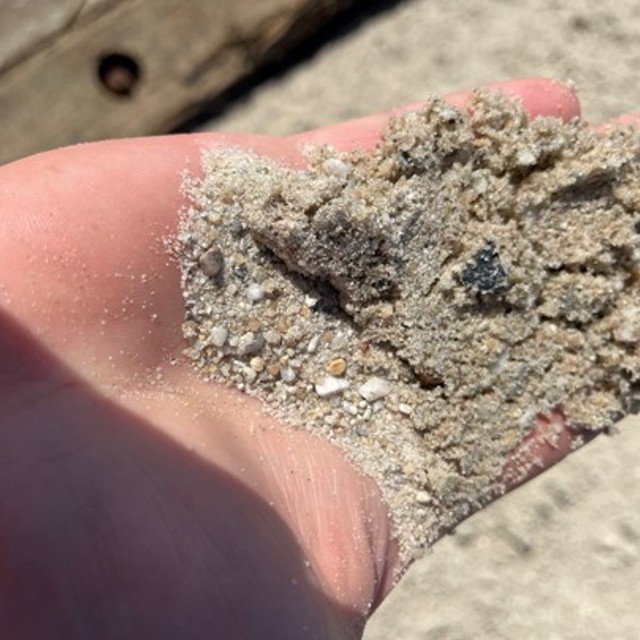

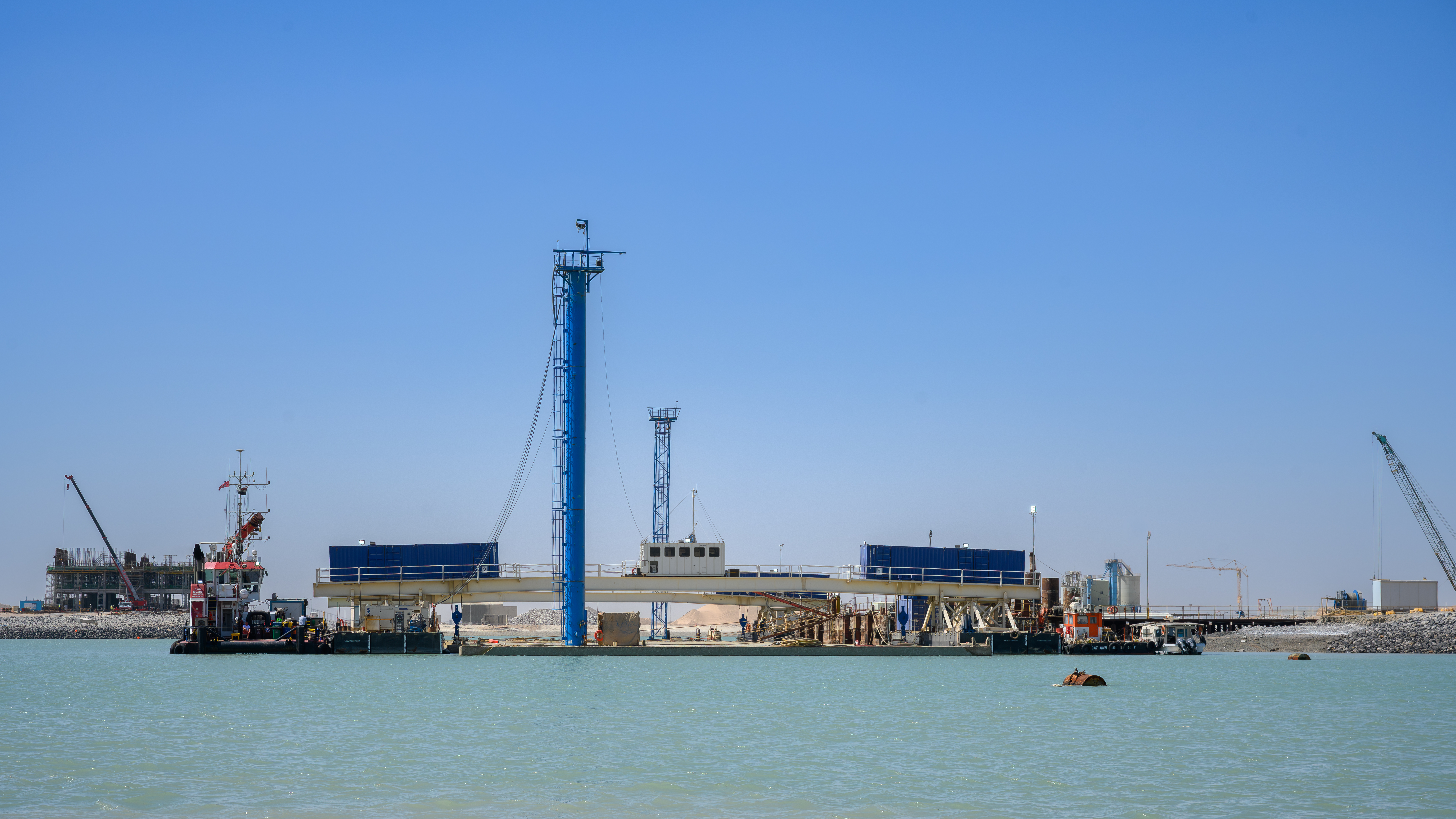

Voor de zandfundatie van het afzinktunnelproject Khor Al Zubair ontwikkelde het zandstroomteam een specifiek zandmengsel en een zorgvuldig afgestemd onderstroompatroon. Hierdoor ontstond een stijver zandbed met een hogere E‑modulus, dat beter bestand is tegen mogelijke liquefactie als gevolg van lichte aardbevingen. Er is gekozen voor een grof zandmengsel, aangevuld met cementklinker. Deze samenstelling versterkt de stabiliteit van de zandfundatie en draagt bij aan de betrouwbare en veilige inpassing van de afzinktunnelelementen.
